Описание

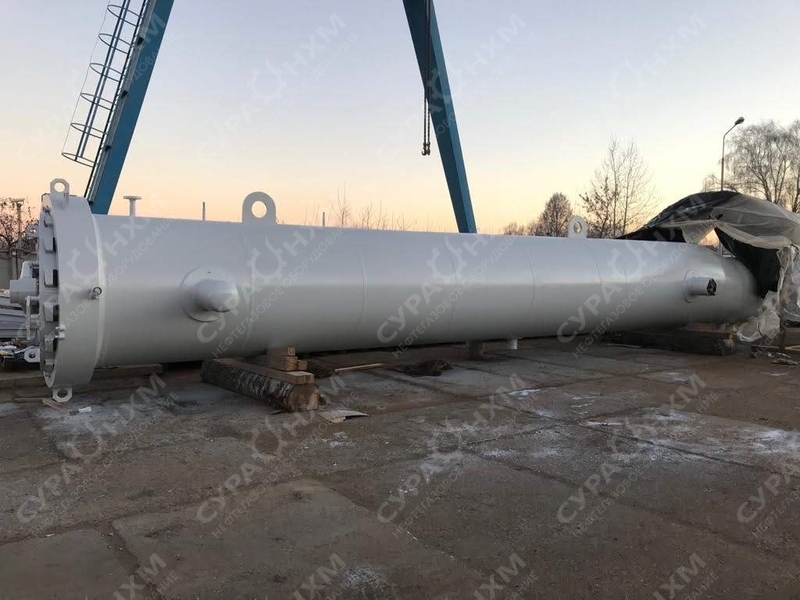

Отстойники нефти ОГ — специальное оборудование, предназначенное для разделения водонефтяной эмульсии. В процессе разделения получают нефть, которая потом собирается, и пластовую воду, которая сбрасываются. Вместе с пластовыми водами из сырья удаляются механические примеси и соли. Некоторые конструкции отстойников нефти также позволяют удалить растворенный газ.
Область применения отстойников нефти ОГ
Отстойники нефти ОГ незаменимы для глубокой очистки нефти, поэтому активно используются на нефтепромыслах при добыче и подготовке нефти и на нефтеперерабатывающих предприятиях.
Принцип работы отстойников нефти ОГ
В отстойниках нефти типа ОГ разделение нефти и воды происходит за счет разности их удельного веса. Водонефтяная эмульсия через входной штуцер поступает в два перфорированных коллектора, находящихся в нижней части отстойника. Выходящая через отверстия тонкими струйками водонефтяная эмульсия поступает под слой пластовой воды. Капельки воды, содержащиеся в эмульсии, контактируют с пластовой водой, имеющейся в аппарате, укрупняются и оседают вниз. Нефть, имеющая меньший удельный вес всплывает вверх. Также из обводненной нефти выделяется часть газа, находящегося в ней как в свободном, так и в растворенном состоянии. Отделившийся газ через штуцер сбрасывается в сборную сеть. Скопившаяся в верхней части отстойника обезвоженная нефть поступает в нефтесборник и через штуцер выводится из аппарата. Отделившаяся от нефти пластовая вода через переливное устройство сбрасывается в систему подготовки промысловых сточных вод. Для определения уровня раздела фаз отстойник оборудован уровнемером. Межфазный уровень в отстойнике нефти поддерживается с помощью регулирующего клапана путём изменения количества сбрасываемой воды. Для отбора проб жидкости с разных уровней отстойник оборудуется поворотным пробоотборником. Как и любой сосуд, работающий под давлением, отстойник оборудуется запорной арматурой, манометрами для измерения избыточного давления и пружинными предохранительными клапанами для защиты от недопустимого превышения давления.
Основные технические характеристики отстойников нефти:
Обозначение отстойника | Объем, м³ |
Внутренний диаметр, Д, мм |
Толщина стенки, Sк, мм |
Толщина днища, Sд, мм |
Длина, L, мм |
Высота, H, мм |
Ширина, B, мм |
Масса, кг |
---|---|---|---|---|---|---|---|---|
ОГ-50 | 50 | 2400 | 10 | 12 | 12900 | 3215 | 2520 | 12380 |
ОГ-100 | 100 | 3000 | 14 | 16 | 14000 | 3920 | 3040 | 23107 |
ОГ-200 | 200 | 3400 | 16 | 20 | 22000 | 4320 | 3432 | 45769 |

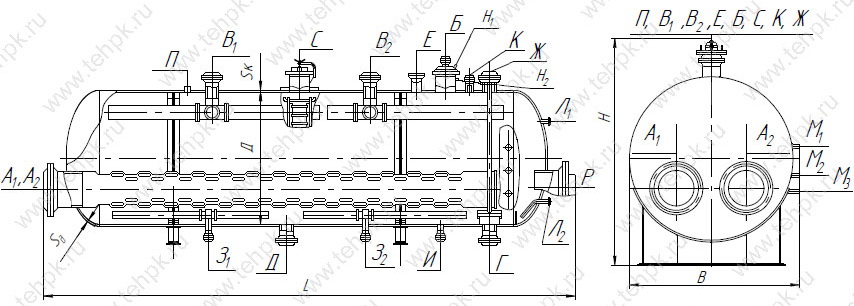

Чертеж:
Пример условного обозначения отстойника нефти ОГ:
Отстойник нефти ОГ-200
Отстойник нефти — ОГ, номинальным объёмом — 200 м3.
Условия применения отстойников нефти ОГ
- Рабочая среда — нефть, вода пластовая.
- Класс опасности рабочих сред 3, 4 по ГОСТ 12.1.007.
- Климатическое исполнение: У1 и ХЛ1 по ГОСТ 15150 с температурой воздуха при эксплуатации от минус 40ºС до плюс 40ºС от минус 60ºС до плюс 40ºС.
- Отстойники ОГ, предназначенные для рабочей среды с содержанием сероводорода, комплектуются внутренними устройствами и начинкой, изготовленной из нержавеющей стали 08Х18Н10Т.
- Возможность эксплуатации в географических районах с сейсмичностью до 8 баллов включительно по двенадцатибалльной шкале. Применение оборудования в регионах с сейсмичностью более 8 баллов возможно после предварительного расчета с учетом конкретных типоразмеров.
- Средняя наработка на отказ не менее 17 000 ч.
- Средний ресурс до капитального ремонта не менее 70 000 ч.
- Срок службы не менее 20 лет.
